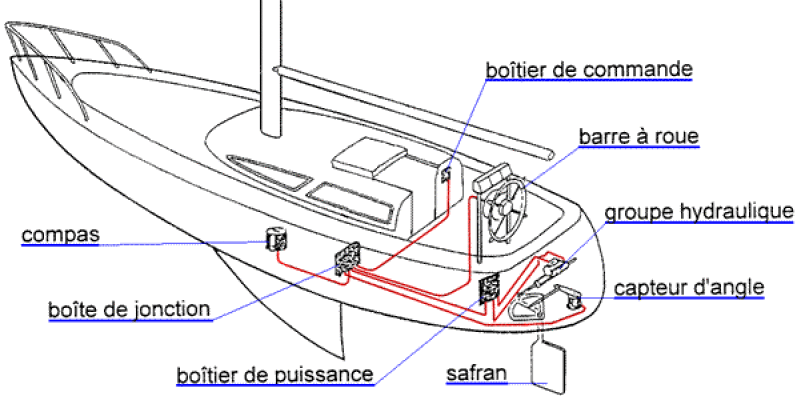

Schéma d'implantation sur un voilier
Le système PI8000 de la société Navico comporte plusieurs éléments :
le capteur compas HS8000 qui est placé à proximité du centre de gravité du bateau, sous réserve de ne pas être perturbé par des champs magnétiques parasites.
la boîte de jonction JB8000 qui est le «cerveau» du pilote
le boîtier de commande PC8000 qui permet le contrôle par le barreur
le boîtier de puissance PAU1 qui fournit l'alimentation à tout le système
le groupe hydraulique qui commande le safran
le capteur d'angle de barre FB1 qui détecte les mouvements du safran
