Comment traiter des données de mesures avec Scilab

Télécharger le fichier csv disponible ci-dessous.

Ouvrir le fichier aTracer.csv avec un éditeur de texte basique, le Bloc-notes de Windows par exemple.

Observer la structure du fichier, vous noterez que :

• la première ligne donne les entêtes des données, ici Temps et Valeurs ;

• la seconde ligne précise les unités des entêtes ;

• les données sont séparées par le symbole ; c'est ce qu'lon appelle le séparateur ;

• le séparateur de décimale est le point : . sur scilab (comme dans Python, alors que l'on utilise la virgule : , sur les tableurs)

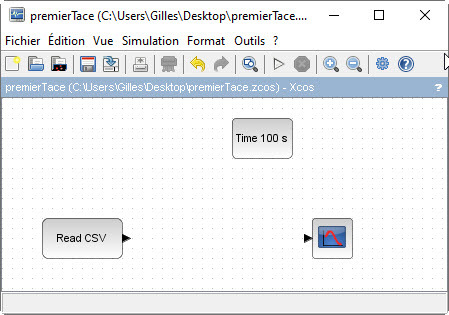

Dans un diagramme XCos, positionner les éléments comme sur l'image ci-contre :

Tous les blocs utiles se trouvent dans le module CPGE.

Enregistrer ce diagramme dans le même répertoire que le fichier aTracer.csv.

Sélectionner ce répertoire comme répertoire de travail pour scilab :

1. Double cliquer sur le bloc Read_CSV :

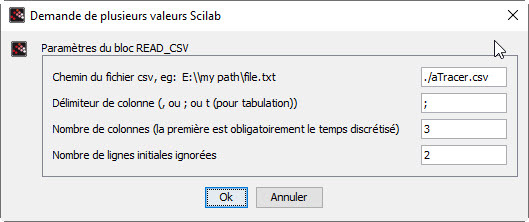

2. Compléter comme indiqué sur l'image, (vous devez comprendre ce que vous faites) : cliquer sur OK, vous remarquerez que le bloc Read_CSV comporte maintenant 2 sorties.

1. Double cliquer sur le bloc SCOPE

2. Indiquer 2 comme Nombres de courbes, cliquer sur Ok.

3. Modifier si vous le désirez les noms des courbes puis cliquer sur Ok.

C'est avant tout les contraintes de vos simulations qui doivent imposer les valeurs de ce bloc.

Pour notre exemple nous allons simplement modifier l'horizon temporel, indiquer 4 pour la Durée de la simulation, puis cliquer sur Ok.

Connecter les blocs entre eux :

Lancer la simulation :

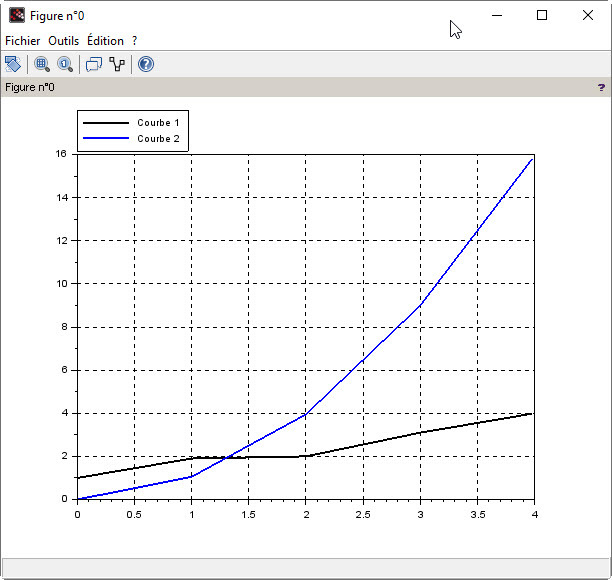

Les courbes suivantes devraient apparaître :
