Étude du fonctionnement de la pompe

Terminologie

Le croquis de la figure ci-dessous représente les deux positions extrêmes d'un piston :

  • Lorsque le volume de fluide est minimal on l'appelle : le point mort haut, PMH ;

  • Lorsque le volume de fluide est maximal on l'appelle : le point mort bas, PMB.

Principe du pompage

Au cours du fonctionnement un piston passe par une phase d'aspiration (le volume de la chambre croît), suivie d'une phase de refoulement (le volume de la chambre décroît).

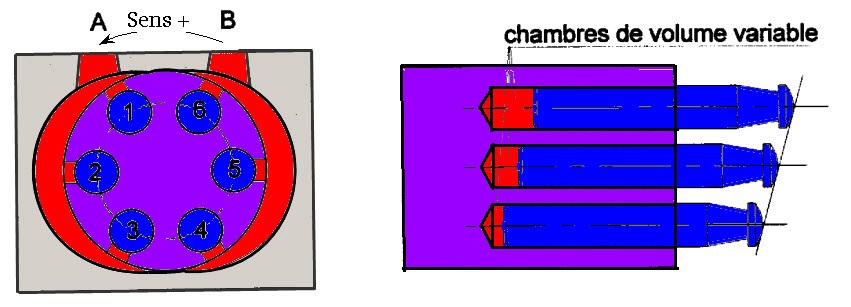

Le croquis de la figure ci-dessous représente dans la partie gauche le barillet dans le corps de pompe, et dans la partie droite le barillet avec les pistons.

V2H40 en vue plane

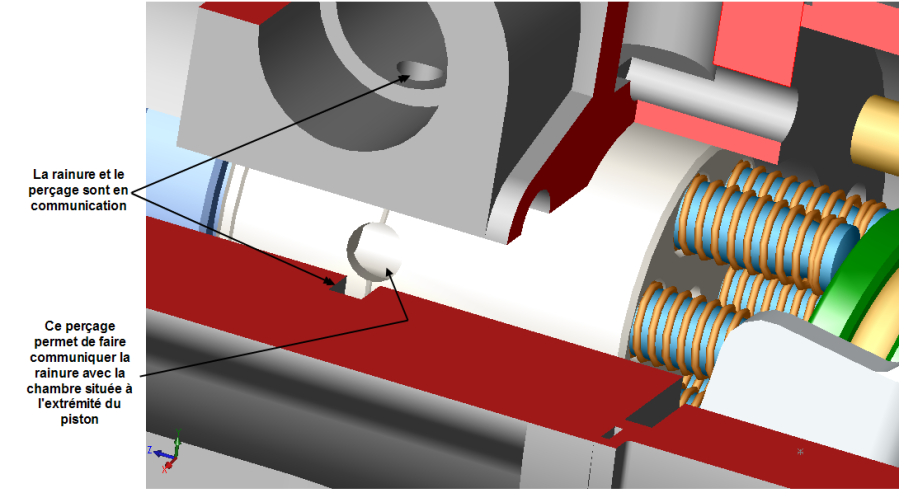

Vue 3D du V2H40 avec un seul piston

Question

Le sens de rotation du barillet étant supposé trigonométrique, en déduire si l'orifice A correspond à l'aspiration ou au refoulement.

Solution

L'orifice A correspond au refoulement..
