Positionnement des blocs

Méthode

Le choix de Scilab dans la représentation des différents types de blocs ne correspond pas parfaitement à la représentation conventionnelle utilisée en S2I.

Le tableau ci-contre résume les principaux blocs que vous serez amenés à utiliser le plus souvent.

Symboles XCos

Remarque

Les entrées et sorties seront matérialisées par des bloc spécifiques (voir dans le navigateur de palettes CPGE/entrées et CPGE/Sortie).

Méthode

Il faut dessiner votre schéma bloc dans l'éditeur (la fenêtre graphique). Pour cela, vous devez placer les différents blocs dans l'éditeur, rechercher le bloc désiré dans le navigateur de palettes CPGE, cliquer sur le bloc choisi tout en maintenant le bouton gauche de la souris enfoncé puis glisser le bloc dans la fenêtre d'édition.

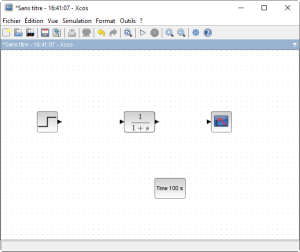

Positionner tous les blocs dans la fenêtre d'édition pour obtenir un schéma ressemblant à celui ci dessous.

Remarque

Dans cet exemple, nous considérons que l'entrée, \(e(t)\) est de type échelon, il est tout à fait possible de considérer d'autres entrée, telles que des rampes, il faudra alors choisir le bloc RAMP disponible dans le menu Sources (ou CPGE/Entrées) du navigateur de palettes.

Attention

Penser à enregistrer votre travail régulièrement !!!!!
