Affichage de plusieurs courbes

Si on veut afficher plusieurs courbes on peut :

  1. Soit insérer plusieurs blocs, vous obtiendrez une fenêtre comportant plusieurs chronogrammes.

  2. Où configurer le bloc scope en double cliquant dessus :

    • La fenêtre suivante apparaît :

    • Une fois choisit le nombre de courbe, la fenêtre suivante apparaît : sur laquelle vous pouvez choisir le nom des courbes.

    • Vous obtiendrez cette fois un seul chronogramme comportant plusieurs courbes.

Il est possible de combiner les deux approches.

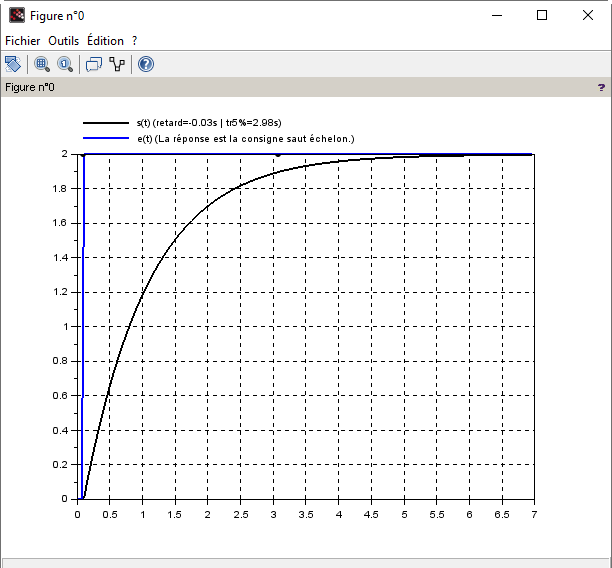

Modifier la modélisation de votre premier ordre pour obtenir la courbe de résultats suivante :

Le modèle Scilab/XCos :

Le modèle du premier ordre [zcos]
