Liaison entre les blocs

Méthode

Pour relier les blocs, il suffit de cliquer sur le triangle noir de sortie d'un bloc (lorsque le pointeur de la souris s'en approche, il s'encadre d'un cadre vert), puis de déplacer le pointeur de la souris sur le triangle d'entrée du bloc à relier. Attention, dans cette manipulation, il faut toujours laisser le bouton de la souris enfoncé.

Pour faire des lignes brisées, il faut relâcher le bouton de la souris à l'endroit de la brisure, puis cliquer sur le prochain point de brisure ou sur l'entrée d'un bloc.

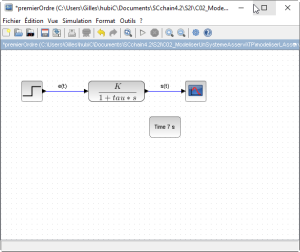

Relier les entrées et sorties des différents blocs pour obtenir un schéma qui ressemble à celui de la figure ci-dessous (vous pouvez ajouter du texte grâce à l'outil TEXT_f disponible dans le menu CPGE\Visuels du Navigateur de palettes).
